油田污泥干燥机

项目介绍

主图部件图干燥效果图设备展示石油化工企业的污水处理系统产生的污泥主要来自隔油池的底泥、浮选池浮渣、剩余活性污泥，统称为"三泥"。含油污泥还包括钢铁冶炼中污染的油泥、修船造船厂在作业过程中重油污染的油泥等。

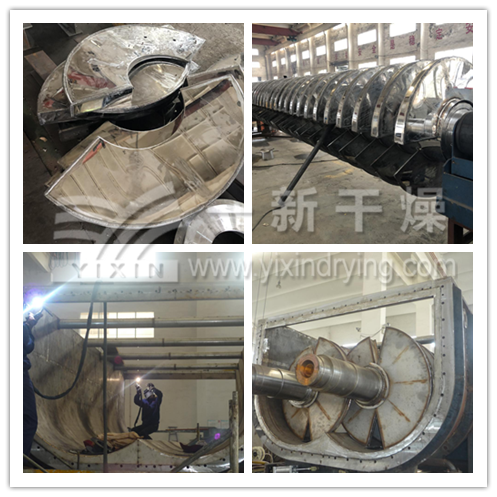

部件图

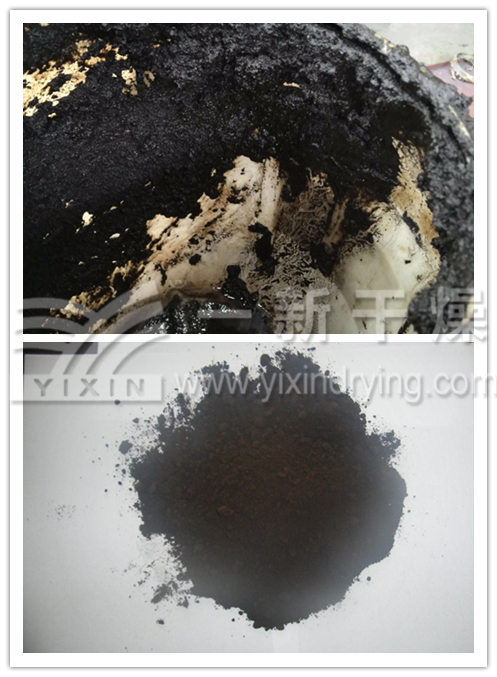

干燥效果图

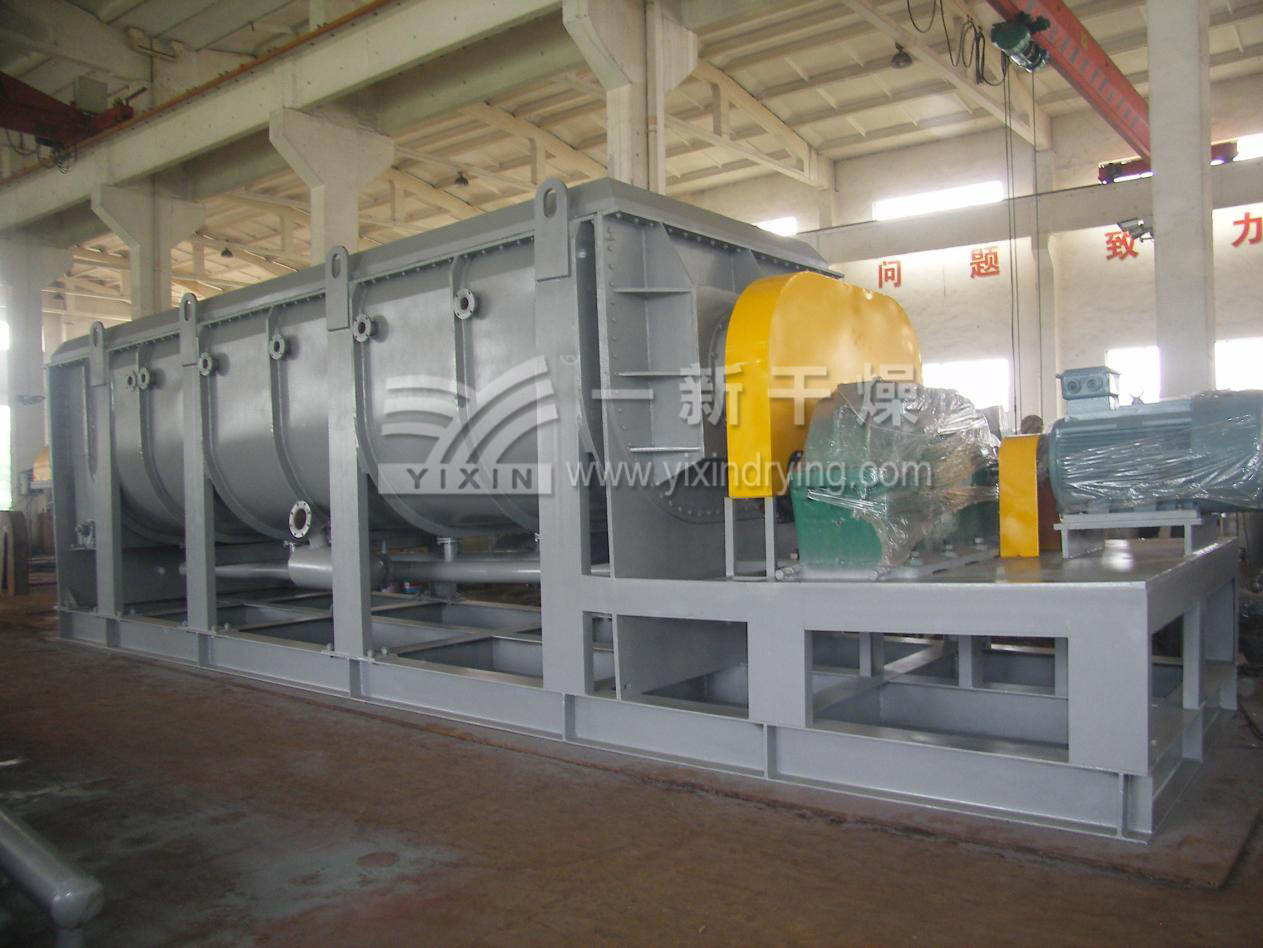

设备展示

  石油化工企业的污水处理系统产生的污泥主要来自隔油池的底泥、浮选池浮渣、剩余活性污泥，统称为"三泥"。含油污泥还包括钢铁冶炼中污染的油泥、修船造船厂在作业过程中重油污染的油泥等。

  含油污泥一般由水包油(o/w)、油包水(w/o)以及悬浮固体组成的稳定的悬浮乳状液体系，脱水效果差，污泥成分和物性受污水水质、处理工艺、加药剂等因素影响，差异性大，处理难度高，含油量差别较大，部分具有回收再利用价值，且含油污泥含有PAHs、重金属等有害物质，对环境还具有放射性污染。

一、工艺条件：

  1、物料：油田污泥干燥机

  2、初水份：～40-60%

  3、终水份：～10%

  4、湿处理量：～3T/h

  5、干堆积比重:～1.0g/cm3

  6、干燥温度：～230℃

  7、进料温度：～20℃出料温度：～100℃

  8、加热方式：导热油

  9、安装：室内

  10、电源：380V50HZ三相四线

二、油泥干燥机油田污泥干燥机设备选型：

三、设备特点

  （1）干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。

  （2）桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。

  （3）处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。

  （4）环境污染小：携带空气量很少，粉尘物料夹带很少。

  （5）操作费用低。

  （6）操作稳定：由于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。

  我公司根据长期从事干燥行业的经验作了很多技术改进:

  （1）由于干燥中含有其他粒子，长期摩擦容易把焊缝磨穿，故采用双层焊 接.耐压耐磨性能良好.

  （2）进料端增加了返料装置，防止物料跑进填料密封，延长了使用寿命.

  （3）主机上盖增加了热风补充，加快了干燥速度.

  （4）为了减少传动端的热胀冷缩，采用单头进出.

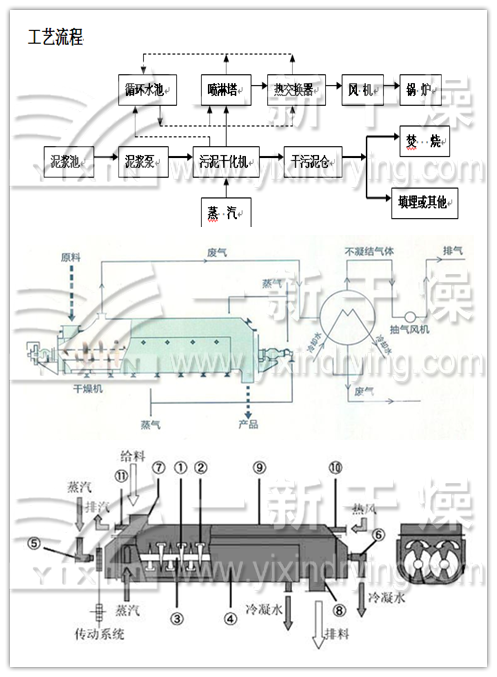

四、工作原理

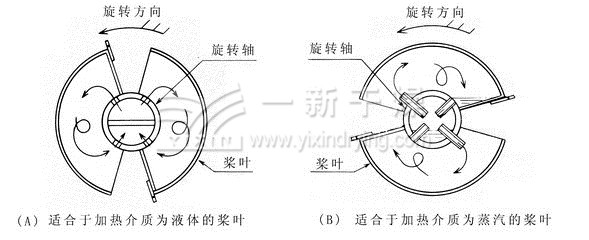

  空心轴上密集排列着楔型中空桨叶，热介质导热油经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证比较好的传热效果。

  在桨叶及夹套通入热介质加热的同时，出料口上部同时进行抽湿，这样大大增加了设备的干燥强度。蒸发出来的水份由抽湿风机带出干燥机。

五、应用：

   桨叶干燥机已成功地用于食品、化工、石化、染料、污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作：煅烧（低温）、冷却、干燥（溶剂回收）、加热（融化）、反应和灭菌。搅拌 桨叶同时又是传热面，使单位有效容积内传热面积增大，缩短了处理时间。楔型桨叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动，在轴向区间内，物料的温度、湿度、混合度梯度很小。

  ● 用导热油做热介质，桨叶干燥机可完成低温煅烧工作。如：二水硫酸钙（Ca2SO4•2H2O）煅烧转化为半水硫酸钙（Ca2SO4•1/2H2O）。碳酸氢钠（NaHCO3）经煅烧 转化为纯碱（Na2CO3）等。

  ● 通入冷却介质，如水、冷却盐水等即可用来冷却。如：使用于纯碱行业的桨叶式凉碱机，取代老式的空气冷却凉碱机，节省了能源及尾气处理设备，降低了操作费用 ，还可用于钛白粉、镍铁合金粉及各种粉粒状物料的冷却。在单台机里可以将物料从1000℃冷却到小于40℃。

  ● 干燥设备主要的功能，不使用热空气，使溶剂回收、能源消耗、环境控制处于易处理的理想状态。对需回收溶剂、易燃易氧化热敏性物料尤为适应。已用于精细化工、石化、染料行业。

  ● 轴向区间内，温度、湿度、混合度的均匀性，使得设备可用来加热或融化，或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。 桨叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积，很快就将物料加热到灭菌温度，避免了长时间加热而改变物料品质。

六、技术规格
